Focus MK4 升級遮陽板 化妝鏡 照明燈 + 手套箱 LED 燈板

其實這個車友算很信任我
跟我提出了需求後
我只跟他說，等我備貨
應該等了超過一個月～

因為我在 2018時只有幫一台 MK3.5 改過化妝鏡燈
MK4 我需要花些時間研究

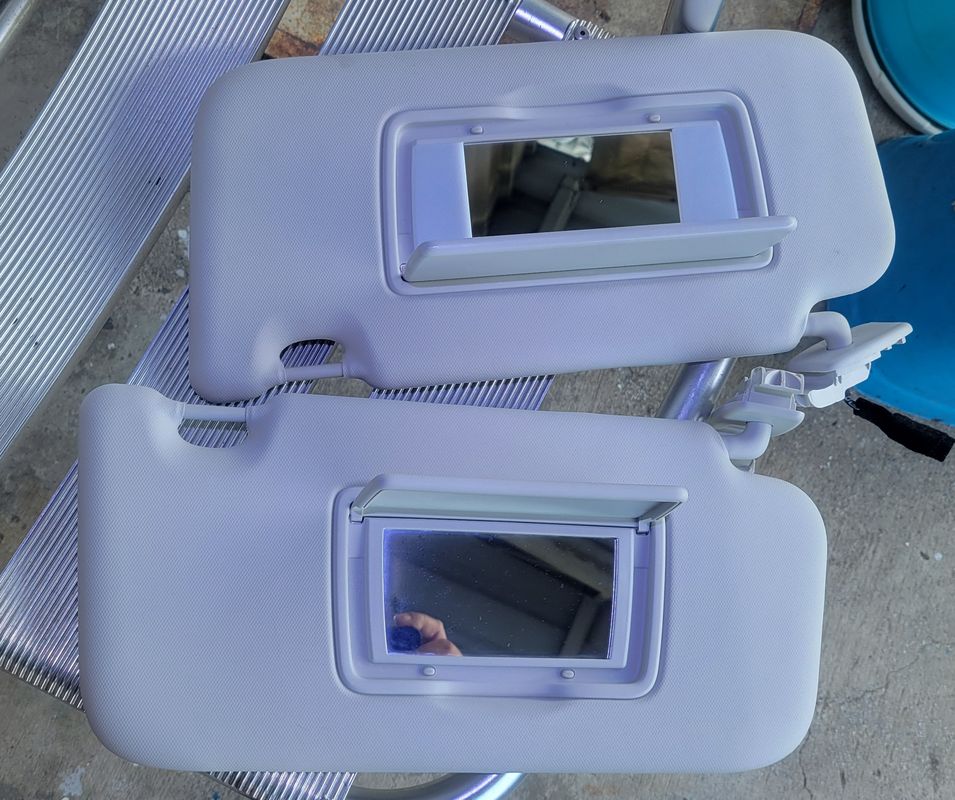

剛好去殺肉場殺了一組化妝鏡帶燈的遮陽板（原廠新品一塊要＄2000）
然後就是手套箱開關
網拍上有賣整套的，含開關的線組
我只先買開關，回來研究

發現我的快速接頭可以直接插
線組我自己做就可以了～（原廠那個線組不便宜 ＄500）
手套箱開關 ＄255

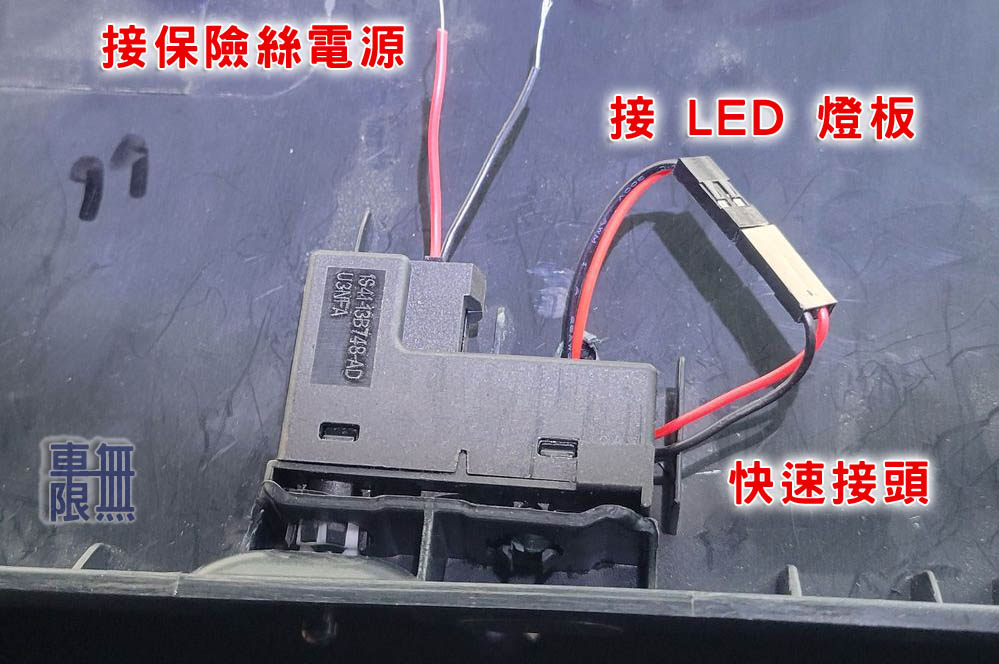

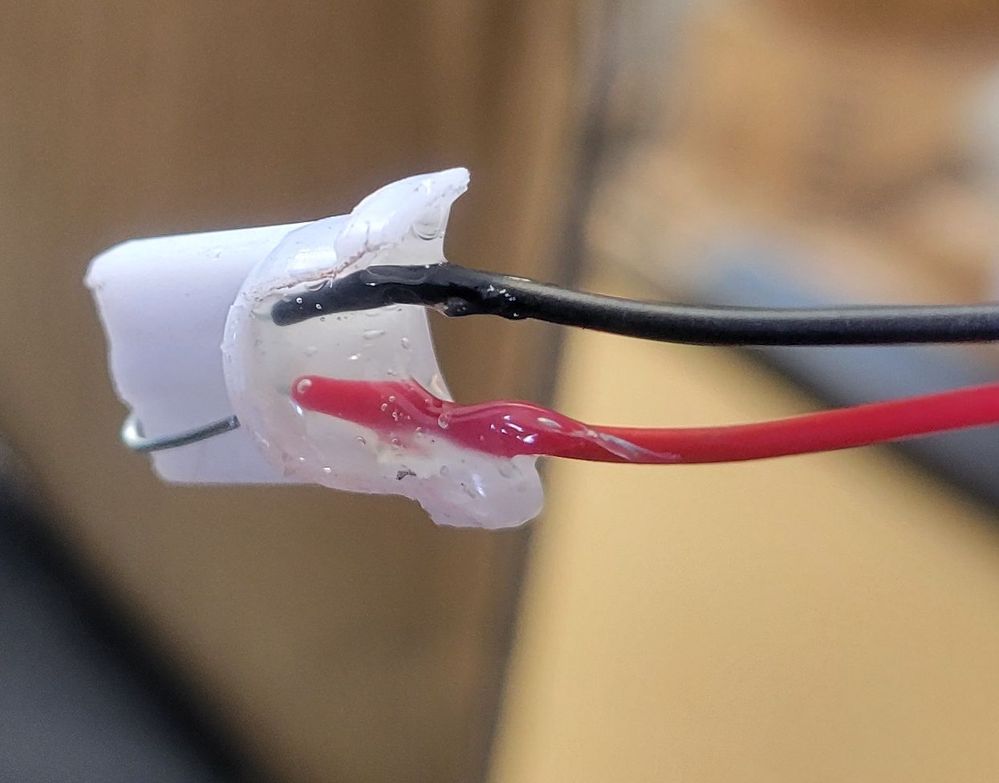

原廠手套箱開關附了一顆 T10 鹵素燈泡，拔掉，改成 T10接頭
但是 T10接頭太大，所以我修了變小插進去，
因為這種 T10接頭本身就有點陽春，正負極兩條鐵絲會晃動
所以我用熱融膠做固定，再做絕緣

原始設計就是要在開關那邊往手套箱挖孔，讓鹵素燈光透進手套箱
設計很爛～

我直接打一個孔，讓 LED 燈板的快速接頭可以穿過去

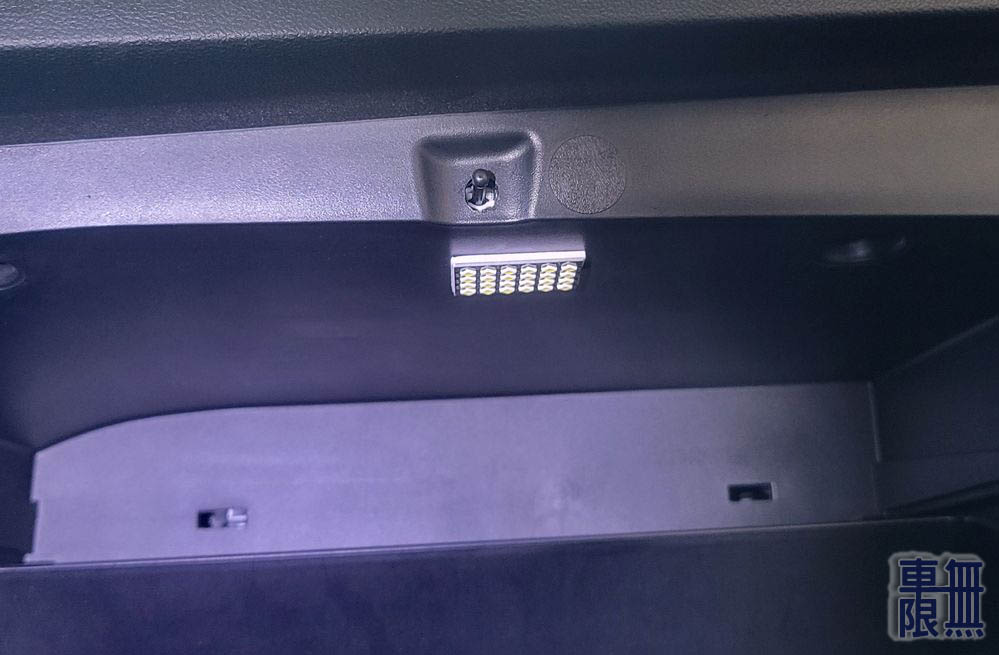

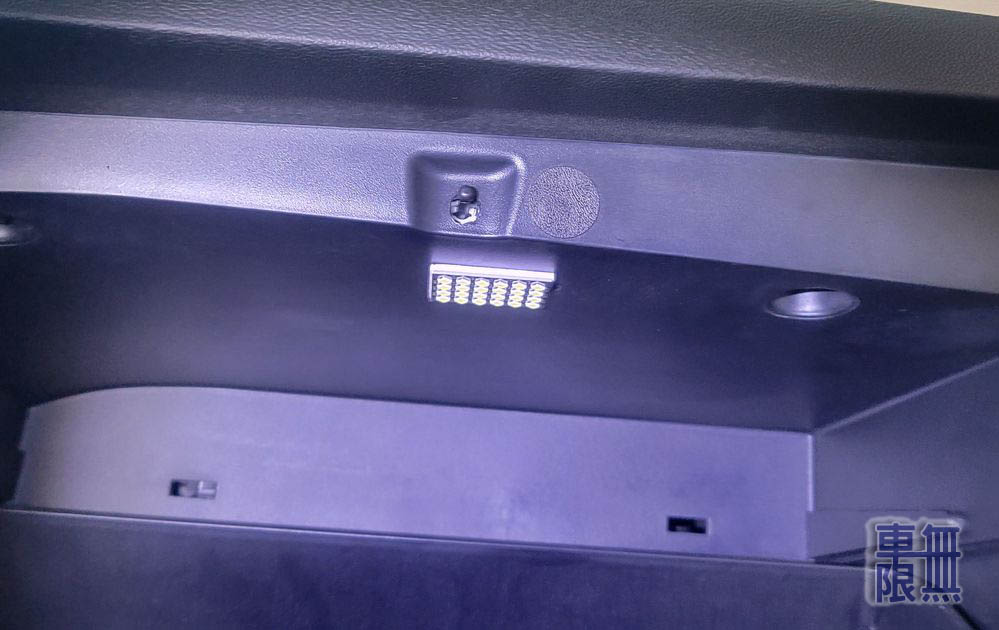

燈板直接貼在手套箱，就很夠亮～
日後燈板壞掉，把快速接頭拉出來做更換即可～

因為換冷氣濾心，手套箱需要拆掉，為了避免電源線拉扯到

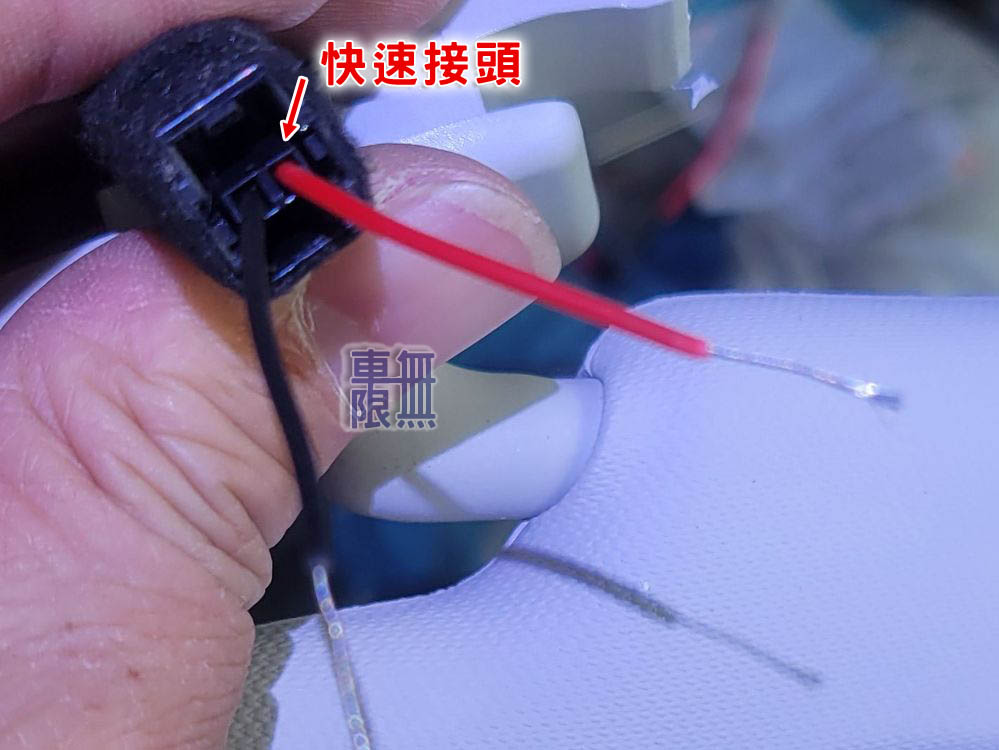

我也多做了一組供母快速接頭對插，拔掉即可分離～

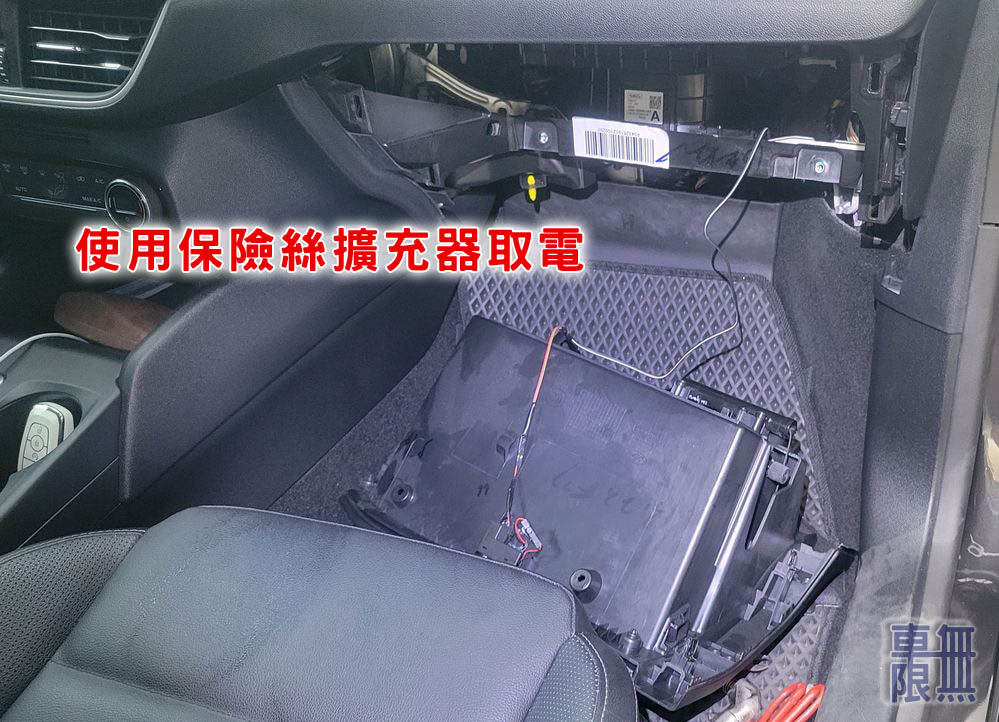

使用保險絲擴充器取保險絲電源，直接給手套箱跟遮陽板使用～

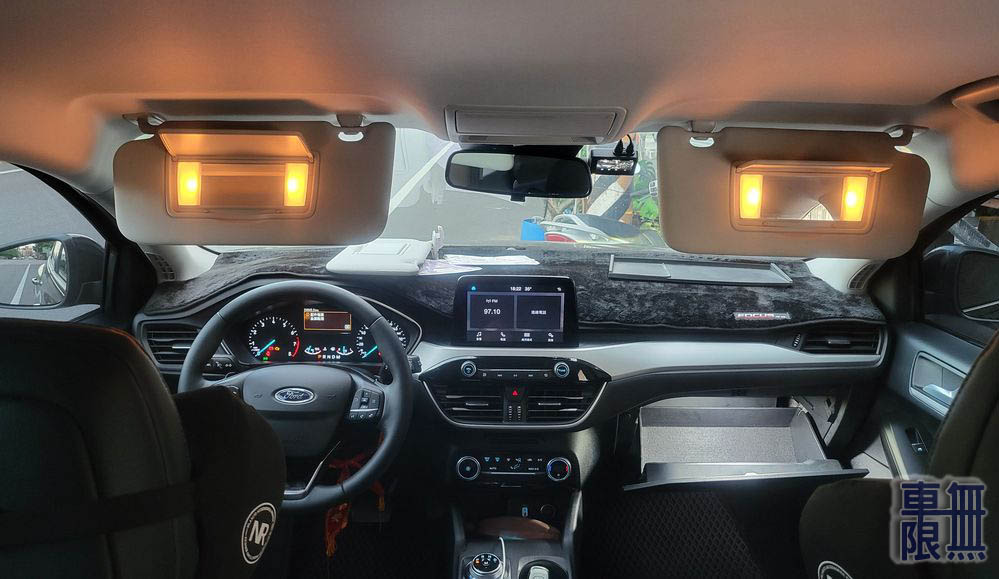

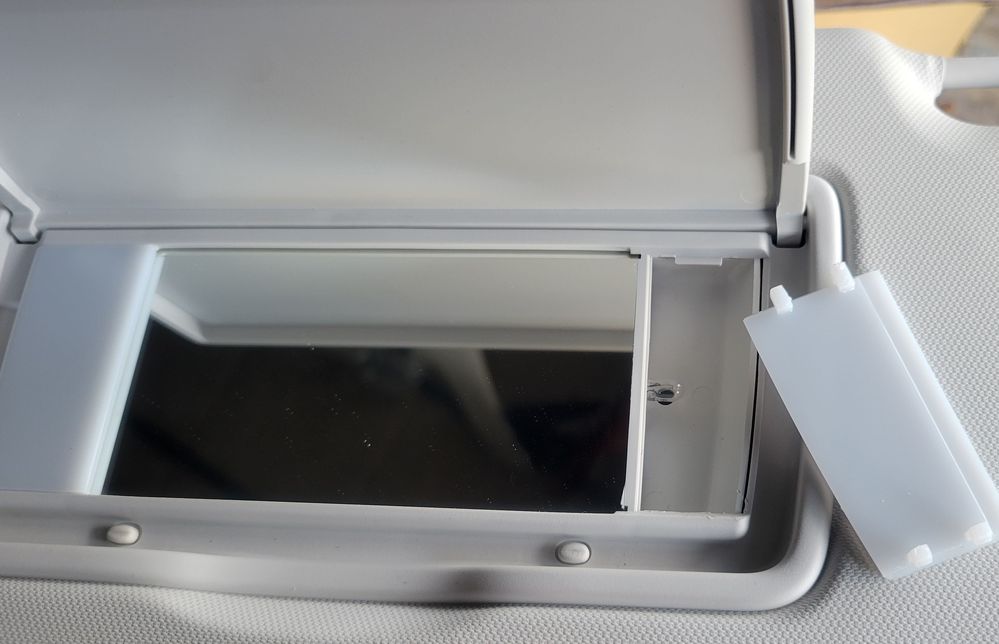

其實化妝鏡的鹵素燈很小顆，若有合適的接頭，也可改成白光
我是不知道女人用黃光化妝跟白光，畫出來會不會有差啦～
哈～

這一篇已經算是教學文～
所以想改手套箱 DIY 的可以找我買材料～
我會附上熱縮套～
