RCE 2019 超級電容 智能保護器 安裝步驟 教學 說明

[複製鏈接]
發表於 2019-5-27 02:24:42 | 顯示全部樓層 |閱讀模式
RCE 超級電容 保護器 安裝設定步驟 / 簡化版





智能保護器每 30秒藍芽打開搜尋一次,若無連線就關閉,電量損耗極低

XZ3. Z5P .Xperia XZ Dual SIM.XZ.OPPOr17.HTC U Play
應該XZP/XZ1/XZ1C這同時期的機種才有藍芽連線不穩這個問題...

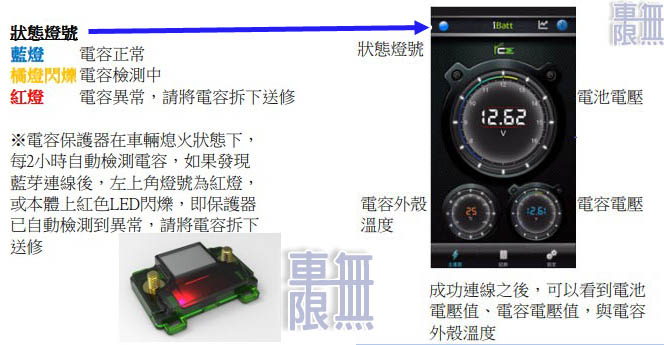

2019 RCE 超級電容 保護器 APP 操作說明
※※※※※※※ 請勿在發動時進行診斷 ※※※※※※※

RCE 保護器說明:
可用手機 藍牙連線 iBatt APP 檢測

#燈號顯示 / 蜂鳴聲 提醒 → 電容或電瓶的電壓異常,外部溫度過高

1:定期自我檢測超級電容是否正常
2:檢測外部充電電壓是否正常
3:檢測超級電容及外部溫度是否正常

保護棄如果偵測異常即自己斷開超級電容及電池連結異常燈號會閃爍。

超級電容故障時,可以直接切斷跟電池的連結,
避免再有外部能量灌入超級電容,形成短路現象。
如果異常即斷開超級電容及電池連結異常燈號會閃爍。

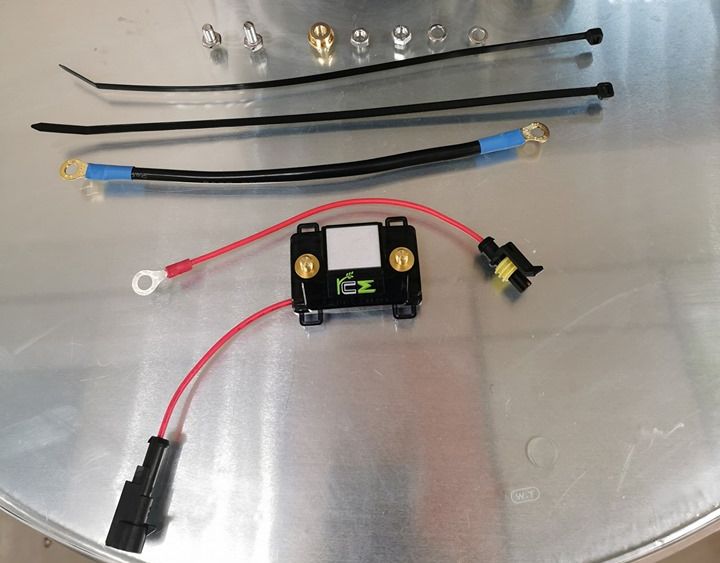

超級電容保護器出貨內容:
1:本體*1
2:短電線*1(接有紅色線那端,另一頭接超級電容負極)
3:束線帶*4(固定保護器在超級電容側面)
4:鍍金墊環*1(墊在超級電容負極)
5:長短螺絲各一(長鎖超級電容負極)
6:螺母及墊片各2(鎖保護器)
7:正極線*1(鎖超級電容正極)

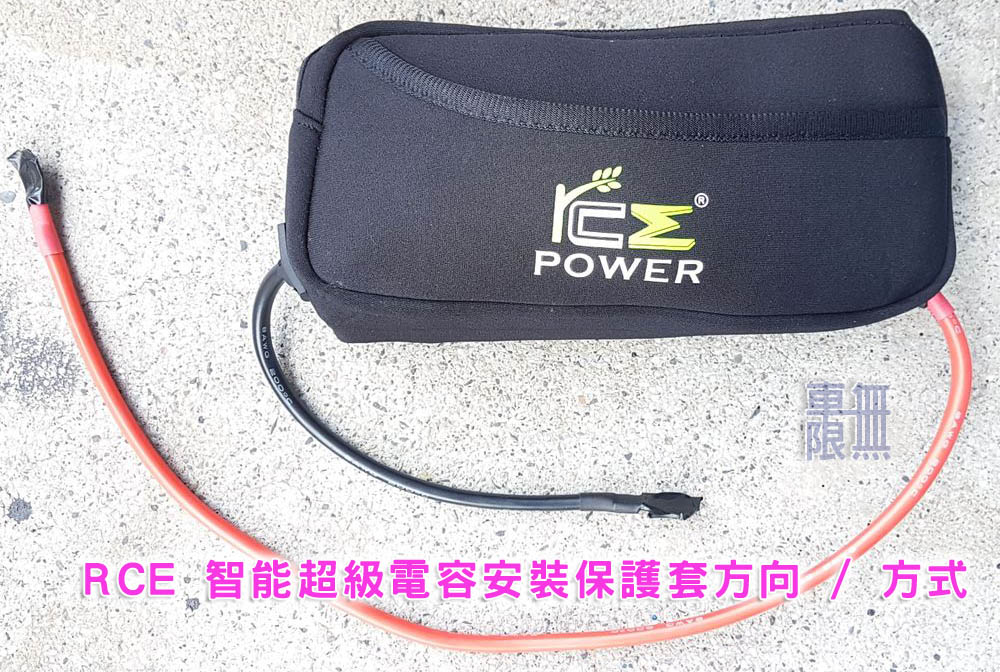

8:全部接線完成再把正極防水接頭接上,一起裝入超級電容保護套。
9:超級電容先接電瓶正極再接負極。
#安裝步驟

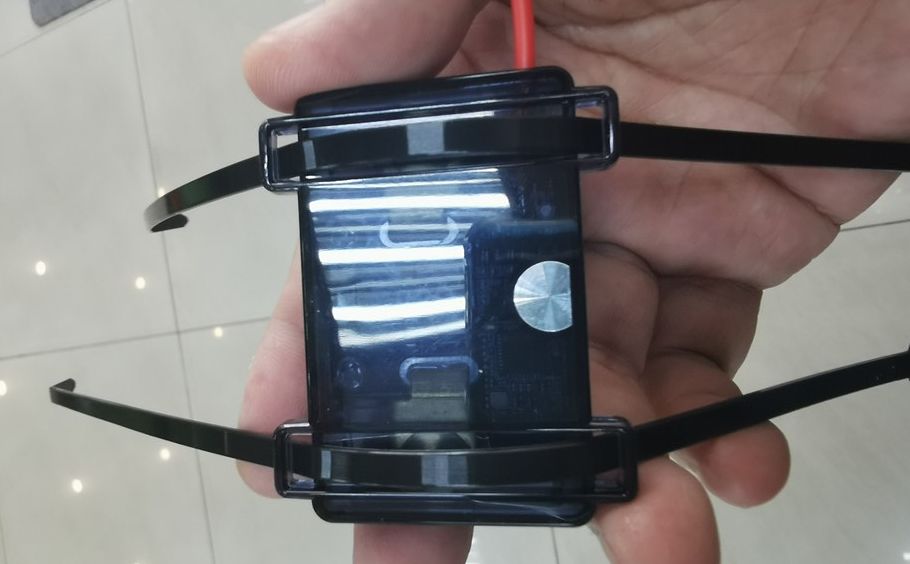

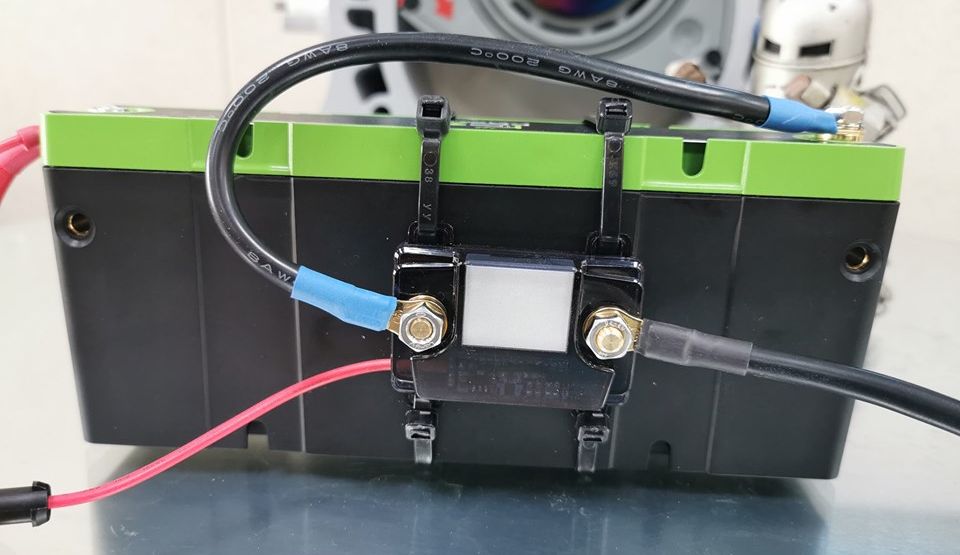

1:先把束線帶(兩條接成一條)綁上保護器,務必卡進背後凹槽讓保護器平貼固定在超級電容上,
正極朝著正極方向,如圖四。

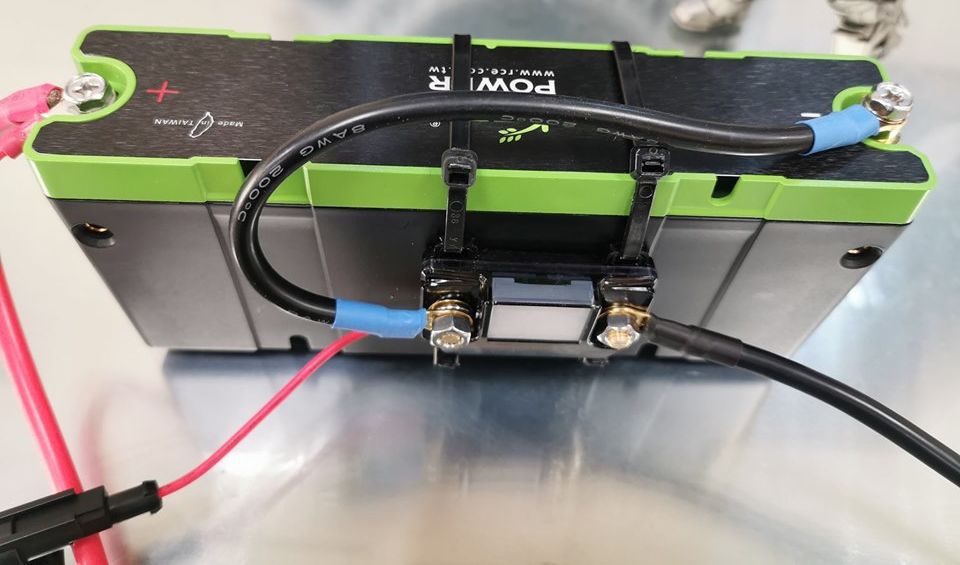

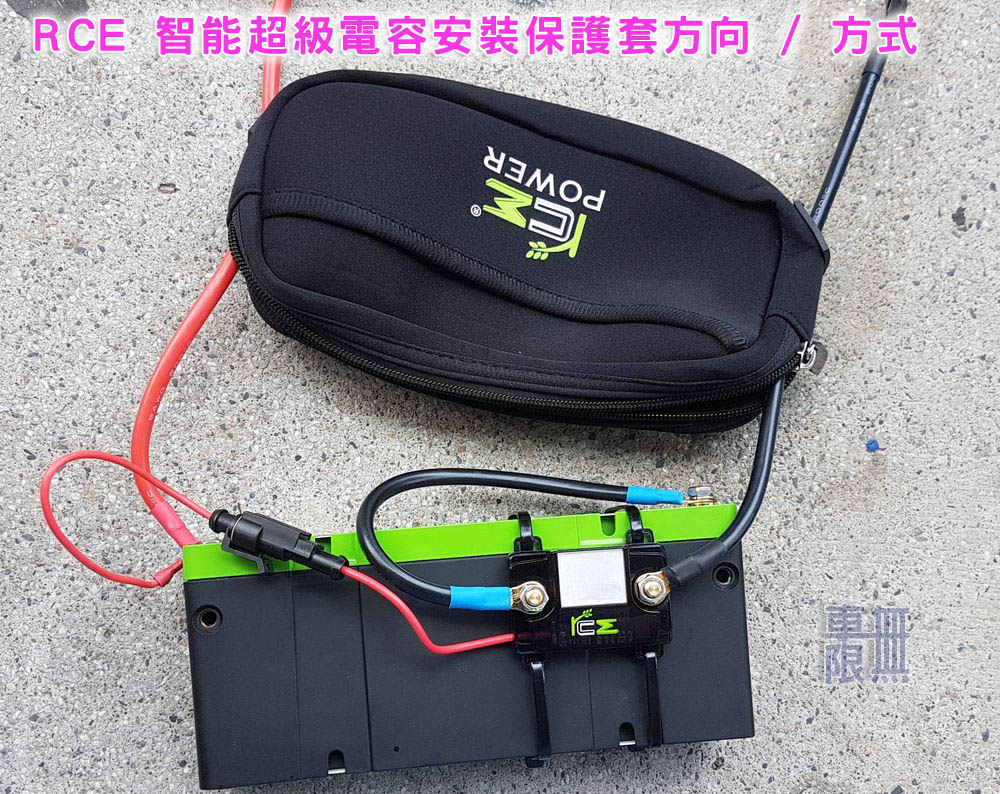

2:接線位置、方向務必依照圖面走線方式,才能裝入保護套。
3:完成圖面請依照圖片確認。
4:裝上汽車電瓶並聯接線完成,請下載 iBatt
5:連結藍芽使用 iBatt 右上角的圓形符號
(連到保護器後,會請輸入名稱,請自行為保護器取一個膩稱)

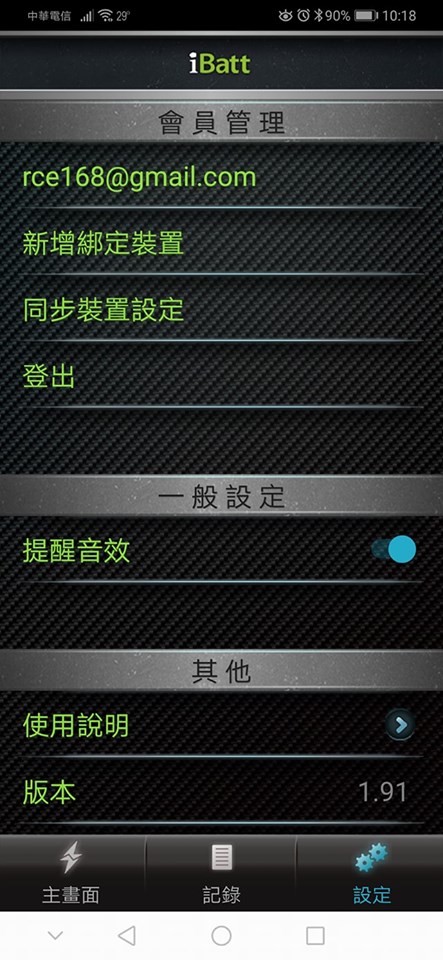

6:(設定頁面)新使用者請註冊並新增綁定裝置,請填入保護器序號,數字請勿填錯。
7:會出現設定斷電密碼,自行輸入好記的密碼
8:可進行電容診斷是否正常(發動中無法診斷)

請下載詳細閱讀保護器使用方式
http://www.rce.com.tw/tw/download.php

智能保護器其中一樣功能,這兩天安裝車友都問我
我說我會在 FB 寫
斷電密碼是可以把電容跟電瓶的連接斷掉,
與電瓶隔離,

適合測量電瓶壽命時,或是更換電瓶時
如果沒斷開,電瓶怎麼測量壽命都是 100%
回復

使用道具 舉報

 樓主| 發表於 2019-5-27 12:31:32 | 顯示全部樓層
#超級電容保護器安裝方式請務必詳細閱讀:

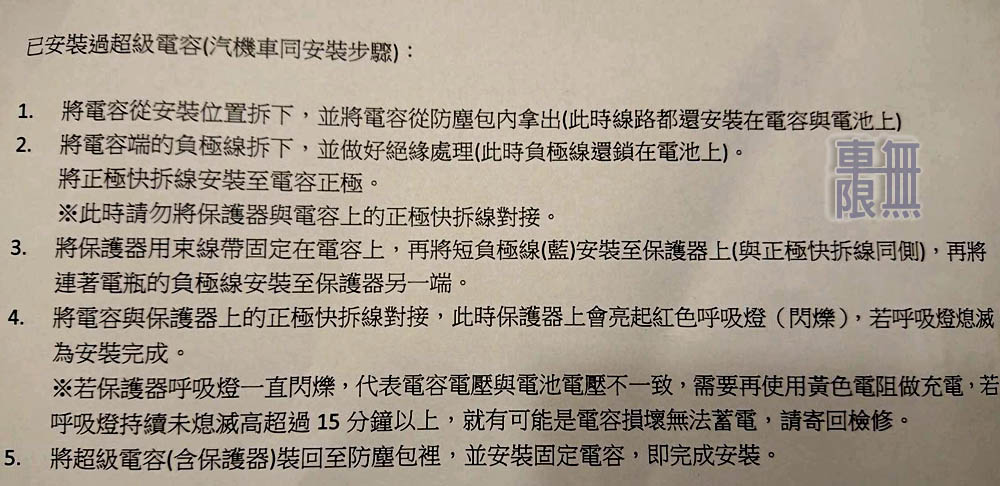

1:第一張圖為現有超級電容加裝保護器的安裝方式,不需要再另外用電阻充電。
#拆下時請先用三用電錶量超級電容及電瓶電壓
#若超級電容電壓低於電瓶電壓2V以上請不要安裝寄回檢查

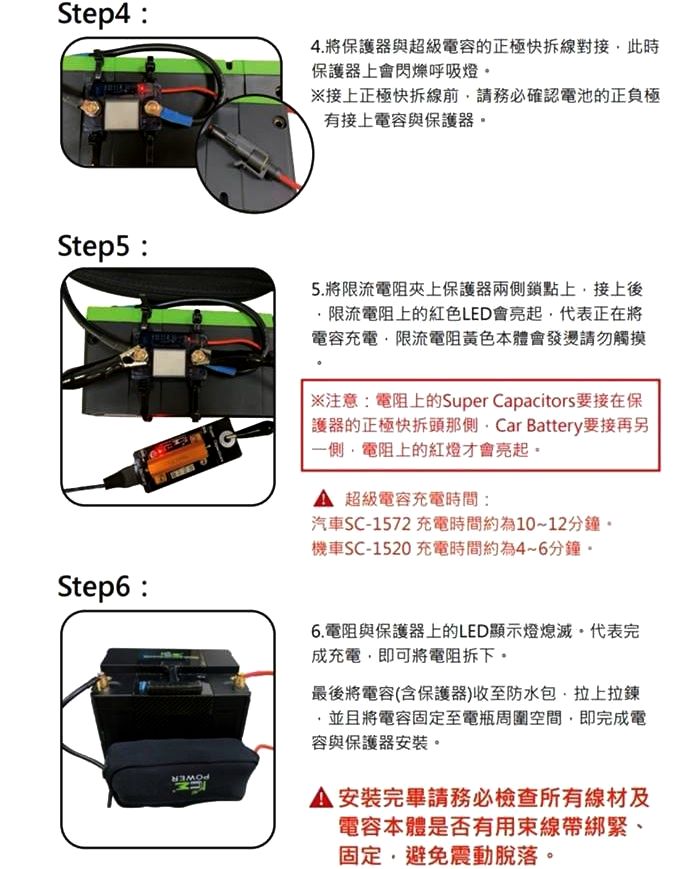

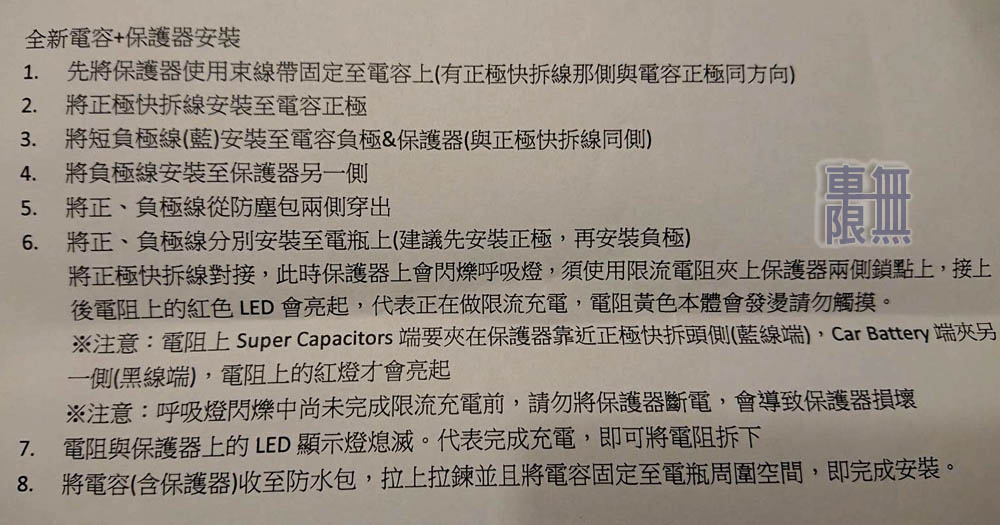

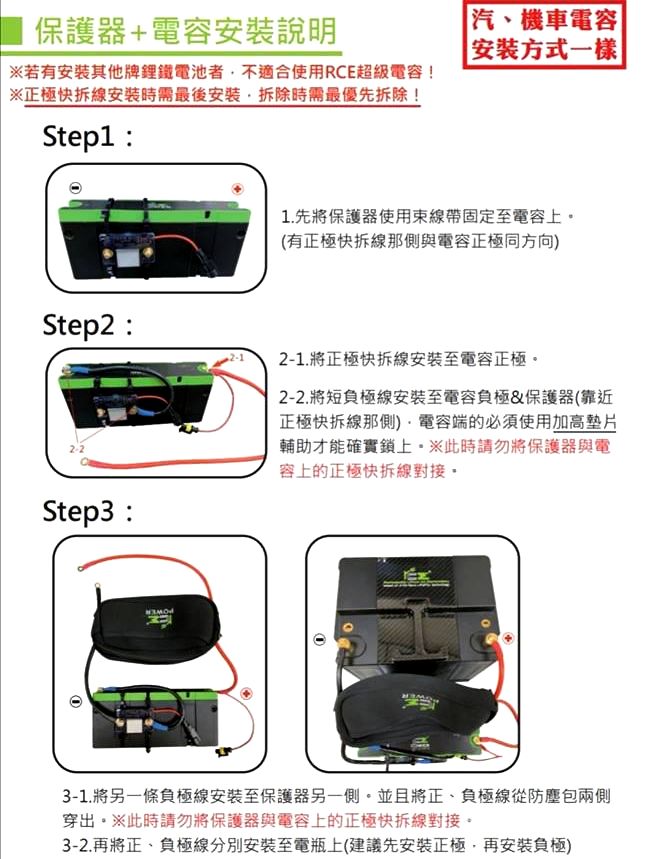

2:第二、三圖為新購超級電容、保護器的安裝方式






回復 支持 反對

使用道具 舉報

 樓主| 發表於 2019-5-28 01:43:58 | 顯示全部樓層
RCE 有寫了幾份安裝教學
我自己也拍了一些安裝過程
有照片會比較好了解
想省工資的,或是外地的,可以參考看看

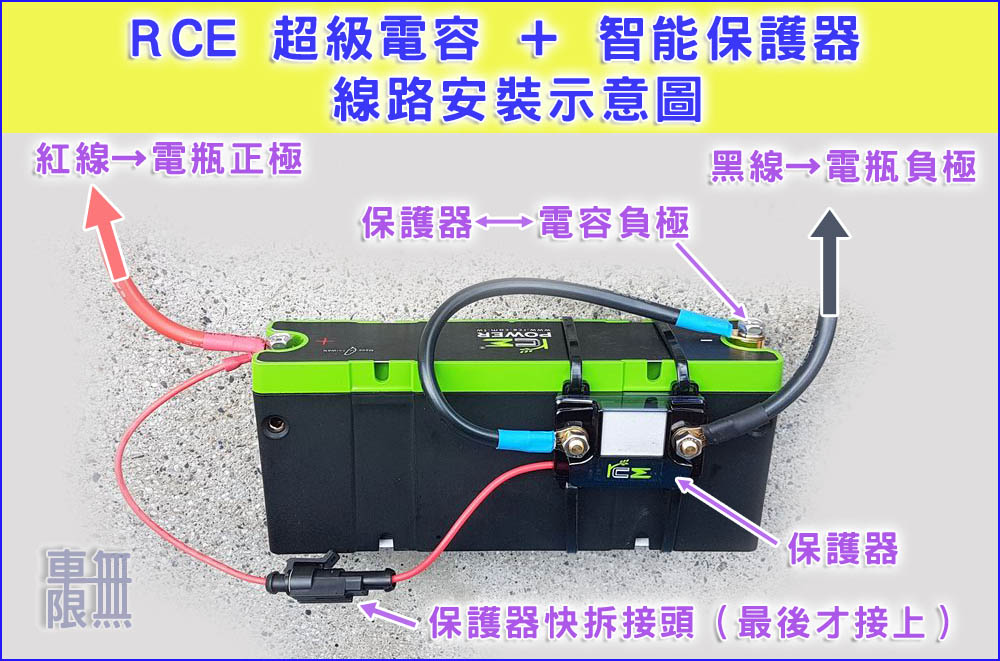

基本上線路照我標示的應該很清楚
但是順序跟充電一定要小心
方式一搞錯,是會造成保護器損壞的!

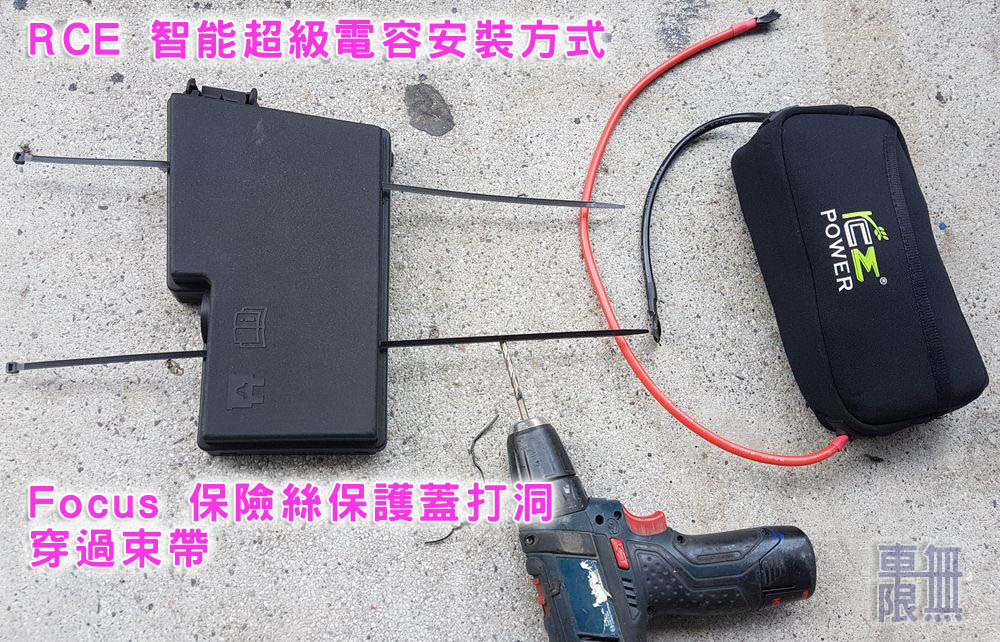

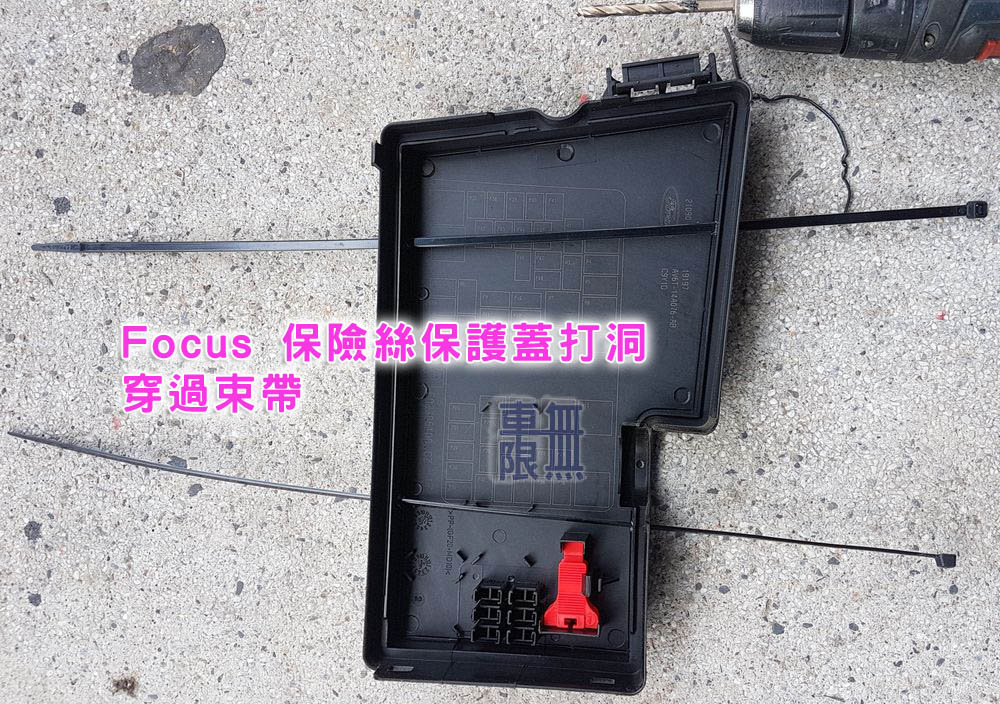

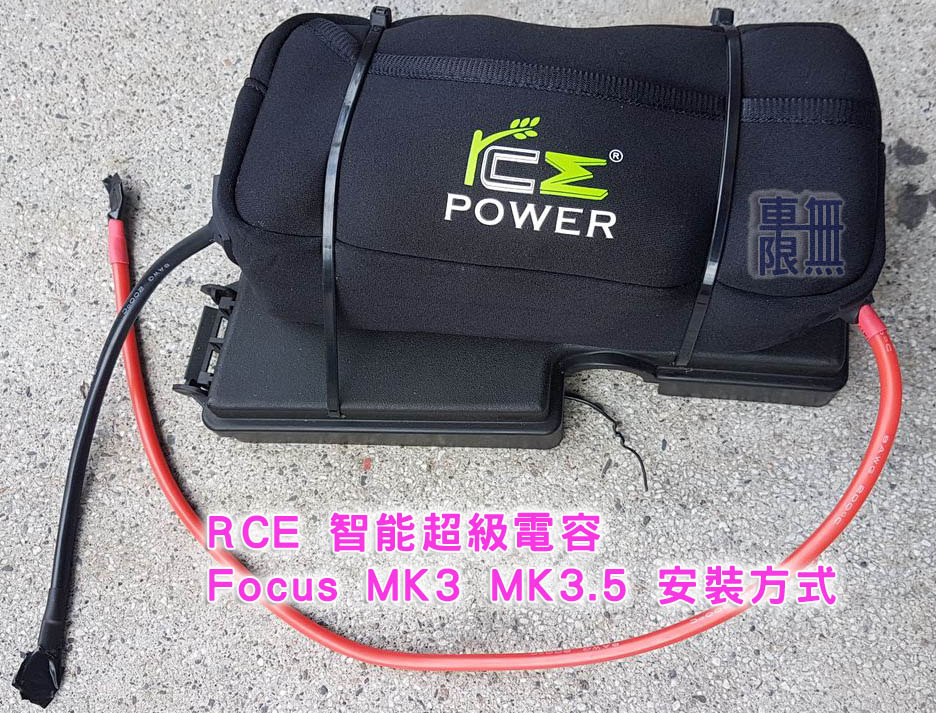

Focus MK3 MK3.5 基本上都是固定在保險絲盒蓋子上
新安裝的電容必須先充電完成才放到保護套內

新人一定會覺得這個套子不是會更熱嗎?
我記得這個保護套要七八百元

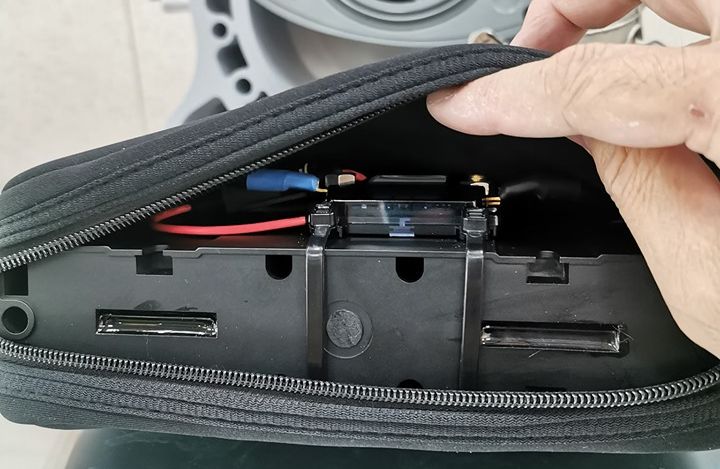

這個保護套功能:防震 / 防水 / 耐燃
RCE 設計的超級電容不用擔心引擎室溫度高
你會擔心的問題,RCE 全部都有預防與解決了!

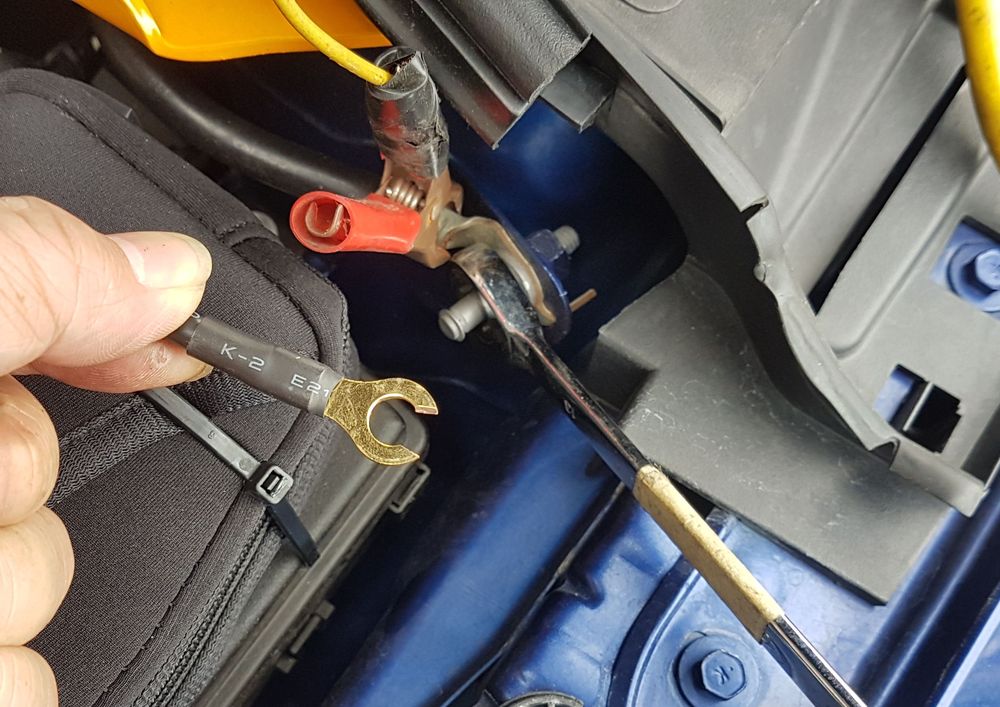

另外拆卸車身負極若不小心會導致電腦歸零
每款車型安裝的方式不會一樣
必須考慮引擎室內的空間做規劃

我只是在 RCE 的教學外做一些補充
有心的話還是好好看看文字教學內容吧

2019-05-27 15.53.47.jpg
2019-05-27 15.53.53.jpg
2019-05-27 15.55.45.jpg
2019-05-27 15.56.47.jpg
2019-05-27 15.58.58.jpg
2019-05-27 15.59.05.jpg
2019-05-27 15.59.17.jpg
2019-05-27 15.59.51.jpg
2019-05-27 16.01.51.jpg
2019-05-27 16.01.59.jpg
2019-05-27 16.03.36.jpg
2019-05-27 16.08.42.jpg
回復 支持 反對

使用道具 舉報

 樓主| 發表於 2019-5-29 23:48:07 | 顯示全部樓層
#請即將來安裝超級電容跟保護器的先做好以下說明
1. 請到商品搜尋下載 RCE iBatt APP
2. 新使用者請用信箱先註冊好帳號,加速安裝流程

安裝好後,需要進行以下步驟做確認
3.(連到保護器後,會請輸入名稱,請自行為保護器取一個膩稱)
4. 到(設定頁面)並新增綁定裝置,請填入保護器序號,數字請勿填錯。
5. 會出現設定斷電密碼,自行輸入好記的密碼
6. 可進行電容診斷是否正常(發動中無法診斷)


回復 支持 反對

使用道具 舉報

 樓主| 發表於 2019-6-11 22:16:33 | 顯示全部樓層
這個產品大概是RCE有史以來最讓我頭痛的產品,雖然是全新開發(應該是全世界唯一針對超級電容開發保護器並且帶有App監控及自動、手動偵測),但是要考慮跟原來已經販售的超級電容組合,及各種車種安裝位置,所以體積一定要盡量輕薄短小。
在這麼小體積還要可以過250A電流、藍芽模組、溫控、又要適應引擎室高溫,真的是很大考驗。
開發成本很高,製作成本很高,賣一個賠一個,但是安全是無價的,很高興看到一個一個客戶裝了很滿意 ,真的很安慰。
第一批出貨完,我們會有第二批預購,由於裡面有部份特殊元件很貴訂貨時間長達20週,所以數量也很有限,預計500組,每組1660(含運),只限台灣本島購買,香港、澳門請洽經銷商,預計十月出貨。
這次以後就要等明年正常供貨,價格2600。


回復 支持 反對

使用道具 舉報

 樓主| 發表於 2019-9-27 13:59:34 | 顯示全部樓層
最近有車友反應

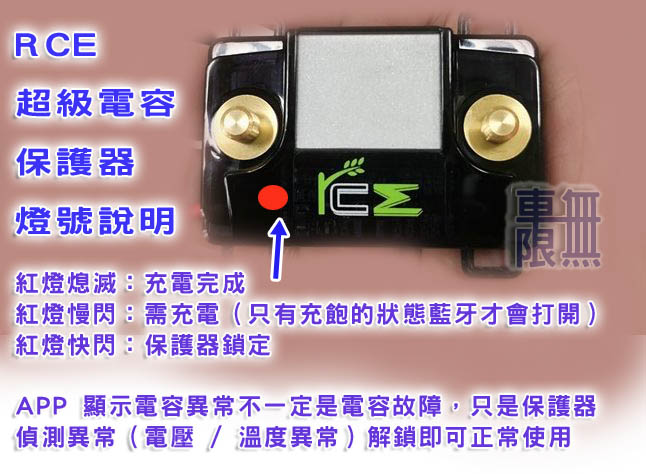

RCE 其實有兩個燈號,軟體跟保護器本身
APP 的燈號顯示保護器的狀態,偵測到異常,他會自鎖定,電容跟汽車隔離,顯示電容異常,但不一定是電容有問題,可能是電壓或溫度太高而已,需請 RCE 工程師用軟體解鎖,電容即恢復正常

保護器本身的燈號,熄滅是正常,藍牙打開
慢閃是電沒充夠(藍牙關必,例如換電瓶沒有馬上裝回去)
快閃就是保護器已經鎖定,APP 會顯示異常

這篇給車友簡單分辨
